FILTRO TIPO «Y» BRIDADO
DESCRIPCIÓN:
El filtro tipo Y está destinado a proteger los aparatos situados aguas abajo, reteniendo los cuerpos extraños que puedan circular en el interior de la tubería.
Su forma de Y permite una eficaz retención de los cuerpos extraños en el cartucho filtrante.
Ideal en ser instalado aguas abajo para la protección de obstrucciones por objetos extraños en equipos como:
• Macro medidores tipo Woltman.
• Válvulas de control.
• Válvulas check etc.
El filtro tipo Y garantiza el fluido sin interrupciones en el sistema de agua.
MANTENIMIENTO:
Se realiza una rápida limpieza por medidor de la apertura de la tapa intermedia, donde se encuentra la canastilla de acero inoxidable, la cual se debe de retirar para su limpieza interna y externa, que luego de esta operación, se colocara la canastilla para proseguir con su trabajo.
Por su robusto material del cuerpo y bridas (hierro nodular), permite la correcta operación en presiones exigentes del sistema hidráulico.
CARACTERISTICAS TECNICAS:
• Diámetros de 50, 80 y 100 mm.
• Cuerpo de hierro nodular ASTM 126
• Malla de acero inoxidable con agujeros desde 0.75 – 1.19
• Conexión de brida Norma DIN 2531 (PN 10BAR) y ANSI B16.10*
• Distancia de Brida a Brida según Norma DIN 3202-F1
• Presión máxima de trabajo 200 PSI
• Rango de temperatura de -5°C hasta 80°C

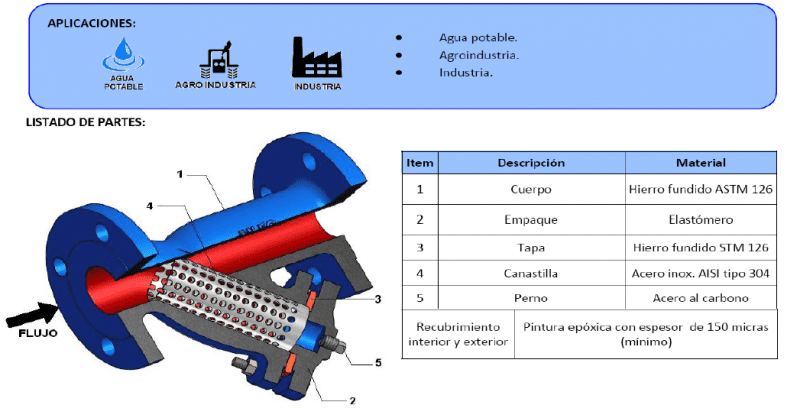

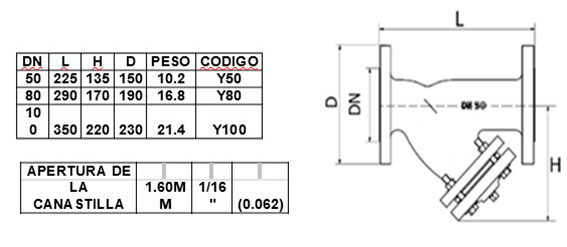

DIMENSIONES:
INSTALACIÓN:
Antes de instalar los filtros tipo Y, tener en cuenta las siguientes indicaciones:
• Limpiar todos los restos de polvo, oxido y demás restos de suciedad que pueda haber en el filtro como en la tubería.
• Es necesario un soporte apropiado del filtro y tuberías para eliminar esfuerzo y fatiga de las conexiones. Es especialmente importante para el filtro de tamaño grande, que las tuberías permitan los ajustes para el montaje del filtro, adecuado a sus tolerancias, sin crear tensiones en el mismo.
• El filtro solo se debe de instalar preferentemente en posición horizontal con la tapa hacia abajo y teniendo en cuenta la dirección del fluido. En caso de instalación vertical (no recomendado) el fluido debe de ir hacia abajo y el filtro debe de quedar con la tapa en la posición inferior.
• Los filtros tipo Y no están provistos de conexiones para el montaje de manómetro. Si se quiere conocer la diferencia de presión para determinar la frecuencia de limpieza, se deben de instalar cerca de las bridas de entrada y salida del filtro conexiones que permitan la instalación de manómetros.
